Byggteknisk forskrift (TEK17) med veiledning

• Veiledning til bestemmelsen

  Spesifikk brannenergi i tabell 1 og 2 er brannenergi per m² omhyllingsflate. Spesifikk brannenergi kan beregnes eller bestemmes på grunnlag av relevant anerkjent statistikk i samsvar med NS-EN 1991-1-2 Eurocode 1: Laster på konstruksjoner - Del 1-2: Allmenne laster - Laster på konstruksjoner ved brann.

  For beregning av bruttoareal vises til veiledningen til § 1-3. Definisjoner.

(1) Byggverk skal deles opp i brannseksjoner for å

a) sikre liv og helse der rømning og redning kan ta lang tid

b) hindre urimelig store økonomiske eller materielle tap

c) bidra til at en brann, med påregnelig slokkeinnsats, begrenses til den brannseksjonen der den startet.

• Veiledning til første ledd

  Første ledd angir overordnede mål for de kravene som stilles i § 11-7.

  De preaksepterte ytelsene som er angitt til § 11-7 vil ikke nødvendigvis ivareta behovet for beskyttelse av byggverk som representerer særlig store samfunnsøkonomiske verdier eller vesentlige samfunnsinteresser. For slike byggverk vil det være nødvendig, i samråd med tiltakshaver, å gjøre en særskilt vurdering av behovet for seksjonering eller andre tiltak for å beskytte byggverket mot konsekvenser av en brann.

  Røykventilasjon forutsetter normalt at branncellen som skal ventileres ligger mot yttertak, slik at det kan installeres røykluker for rask utlufting av branngasser. Alternativet er mekanisk røykventilasjon som krever kanaler med store tverrsnitt. Røykventilasjon er derfor best egnet i byggverk i én etasje.

  Preaksepterte ytelser

  1. Byggverk må oppdeles i seksjoner minst som angitt i tabell 1 med unntak som angitt i nr. 2 til 4.
  2. Byggverk i risikoklasse 6 beregnet for sykehus, sykehjem og andre pleieinstitusjoner må deles vertikalt i minst to brannseksjoner.
  3. Største bruttoareal per etasje for barnehager uten seksjonering er 600 m².
  4. Byggverk som etter § 11-3 Tabell 1 ikke plasseres i brannklasse, kan oppføres uten seksjonering.
  5. Brannalarmanlegg må prosjekteres og utføres etter  NS 3960:2019. Brannalarmanlegg må være av kategori 2, jf. § 11-12 Tabell 3, som gir direkte varsling til en nødmeldesentral.
  6. Sprinkleranlegg må prosjekteres og utføres etter NS-EN 12845:2015+A1:2019. I boligbygninger, og deler av byggverk avsatt til boligformål, kan alternativt NS-EN 16925:2018+NA:2019 legges til grunn, men med varighet av vannforsyning minst 30 minutter for type 1- og 2-anlegg, og minst 60 minutter for type 3-anlegg.

   § 11-7 Tabell 1: Størrelse på brannseksjon

  Spesifikk brannenergi MJ/m2	Største bruttoareal i m2 pr. etasje uten seksjonering
  	Normalt	Med brannalarmanlegg	Med sprinkleranlegg	Med røykventilasjon
  Over 400	800	1200	5000	Uegnet
  50-400	1200	1800	10 000	4000
  Under 50	1800	2700	Ubegrenset	10 000

(2) Seksjoneringsvegg skal prosjekteres og utføres slik at en brann, med påregnelig slokkeinnsats, kan begrenses til den brannseksjonen der den startet.

• Veiledning til annet ledd

  A. Seksjoneringsvegg

  Oppdeling i brannseksjoner vil i vanlige tilfeller bety vertikal oppdeling med seksjoneringsvegger. Horisontal oppdeling med ”seksjoneringsdekker”, eller delvis bruk av slike dekker der det er nødvendig med sprang i seksjoneringsveggen, kan i noen tilfeller være akseptabelt. Dette må i så fall vurderes og dokumenteres ved analyse.

  Brann vil spre seg lettere vertikalt enn horisontalt. Vertikal spredning kan skje både innvendig via sjakter, trapperom, gjennomføringer mv., og utvendig via fasaden. En vertikal oppdeling har i så måte en betydelig høyere pålitelighet fordi en eventuell brannspredning da må skje horisontalt.

  I mange tilfeller vil man ikke kunne påregne slokkeinnsats før langt ut i et brannforløp. Dette vil gjelde der brannvesenet har lang innsatstid eller må bruke lang tid til å redde personer. Brannseksjonering skal blant annet sikre tid til rømning og redning der dette kan ta lang tid, som i sykehus, sykehjem mv.

  Preaksepterte ytelser

  1. Takkonstruksjonen må ikke være kontinuerlig over seksjoneringsveggen på en slik måte at en kollaps på den ene siden medfører reduksjon av konstruksjonens bæreevne og brannmotstand på den andre siden.
  2. Konstruksjoner som ligger inntil seksjoneringsveggen må kunne bevege seg fritt ved temperaturendringer, uten at veggens branntekniske egenskaper reduseres.
  3. Seksjoneringsveggens avslutning mot tak og fasade må være utformet og utført for å hindre brannspredning mellom ulike seksjoner. Størst sikkerhet mot brannspredning oppnås ved å føre seksjoneringsveggen over takflaten og utenfor vegglivet, det vil si tilsvarende som for brannvegger, jf. § 11-6.
  4. Der seksjoner ligger inntil hverandre i et innvendig hjørne, må det treffes særskilte tiltak for å hindre brannspredning, jf. figur 1a og 1b.
  5. Seksjoneringsveggen må ha brannmotstand minst som angitt i tabell 2.
  6. Seksjoneringsveggen må i sin helhet bestå av materialer som tilfredsstiller klasse A2-s1,d0 [ubrennbare] og må kunne motstå mekanisk påkjenning. Isolasjonsmateriale som ikke tilfredsstiller klasse A2-s1,d0 kan likevel benyttes når det er dokumentert ved prøvning at materialet ikke blir involvert i brannen i den forutsatte brannmotstandstiden.
  7. Dersom mekanisk motstandsevne (M) ikke er dokumentert ved prøvning, må seksjoneringsveggen utføres i tunge materialer som mur, betong eller lignende.
  8. Seksjoneringsveggen må føres minimum 0,5 meter over høyeste tilstøtende tak, med mindre taket har brannmotstand minst EI 60 A2-s1,d0 [A 60].
  9. Seksjoneringsveggen må være slik utført at den blir stående selv om byggverket på den ene eller andre siden raser sammen. Alternativt kan det bygges to uavhengige seksjoneringsvegger, eller byggverkets bæresystem kan dimensjoneres for brannmotstand tilsvarende en seksjoneringsvegg.
  10. Seksjonering ved innvendig hjørne må utføres slik at, jf. figur 1:
      1. seksjoneringsveggen føres minimum 8,0 meter fram og forbi hjørnet, eller
      2. seksjoneringsveggen føres minimum 5,0 meter forbi innvendig hjørne i begge fasadene.



  § 11-7 Tabell 2: Brannmotstand for seksjoneringsvegg.

  Byggverkets brannklasse	Seksjoneringsveggens brannmotstand avhengig av spesifikk brannenergi MJ/m2
  	Under 400	400-600	600-800
  Brannklasse 1	REI 90-M A2-s1,d0 [A 90]	REI 120-M A2-s1,d0 [A120]	REI 180-M A2-s1,d0 [A 180]
  Brannklasse 2 og 3	REI 120-M A2-s1,d0 [A 120]	REI 180-M A2-s1,d0 [A180]	REI 240-M A2-s1,d0 [A 240]

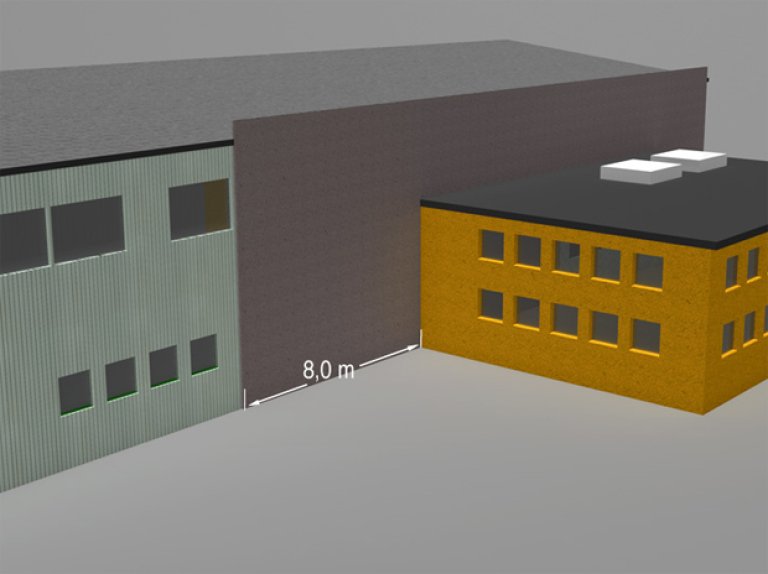

  § 11-7 Figur 1a: Utforming for å hindre brannsmitte fra vegg til vegg i innvendige hjørner.
  Alternativ 1: Seksjoneringsvegg forlenges minimum 8,0 meter forbi innvendig hjørne.

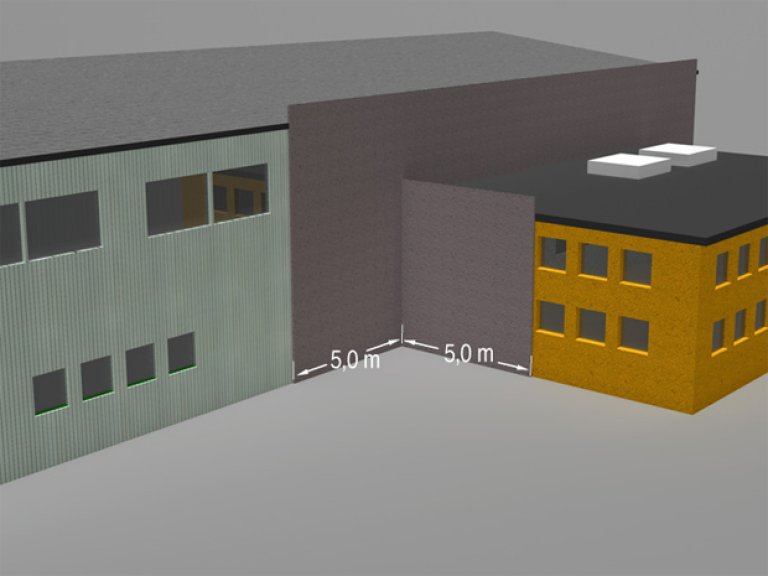

  § 11-7 Figur 1b: Utforming for å hindre brannsmitte fra vegg til vegg i innvendige hjørner.
  Alternativ 2: Seksjoneringsveggen forlenges minimum 5,0 meter forbi innvendig hjørne i begge fasadene.



  B. Dører og vinduer i seksjoneringsvegg

  Preaksepterte ytelser

  1. Vinduer og dører må plasseres, eller være beskyttet, slik at de ikke blir utsatt for mekanisk påkjenning ved nedfall av andre bygningsdeler.
  2. Vinduer og dører må ha tilsvarende brannmotstand som veggen.
  3. Dør som er klassifisert etter NS 3919:1997[A 120 osv.] må ha anslag, terskel og tettelister på alle sider for å oppnå tilstrekkelig røyktetthet. Dette gjelder ikke dører og luker som er testet og oppfyller kriteriene for S_a -klassifisering etter NS-EN 1634-3:2004 (inklusiv rettelsesblad AC:2006).
  4. Dører må være lukket i en brukssituasjon eller ha automatikk som lukker døren ved deteksjon av røyk.
  5. Vinduer må ikke kunne åpnes i vanlig brukstilstand.

(3) Innenfor en brannseksjon skal egenskapene til brannskiller mellom deler av byggverket med ulike brannklasser bestemmes av den høyeste brannklassen. En underliggende etasje skal ha brannklasse minst som den overliggende etasjen.

• Veiledning til tredje ledd

  Ulike brannklasser innenfor samme seksjon kan være aktuelt der forskjellige deler av seksjonen har forskjellig antall etasjer.

  Preaksepterte ytelser for brannskillende bygningsdeler framgår av § 11-8 annet ledd.
